主要特性
-
两个 CAT 6 RJ-45 网络/数据/电话连接器；两个不带开关的美式交流电源插座
-
耐用的气动式和机械式闭锁装置
-
顶面提供黑色电镀饰面
-
经 UL/c-UL 认证
| 型号 |
产品说明 |
产品编号 |
|
| HSA 222S |
美标 - 黑色电镀 |
60-630-01 |
停产 |
| HSA 222S |
美标 - 拉丝铝 |
60-630-03 |
停产 |
| HSA 222S |
英式 - 黑色电镀 |
60-701-0B |
停产 |
| HSA 222S |
以色列 - 黑色电镀 |
60-701-0C |
停产 |
| HSA 222S |
欧式 - 黑色电镀 |
60-701-0D |
停产 |
| HSA 222S |
法式 - 黑色电镀 |
60-701-0E |
停产 |
| HSA 222S |
澳标 - 黑色电镀 |
60-701-0F |
停产 |
| HSA 222S |
印度 - 黑色电镀 |
60-701-0G |
停产 |
| HSA 222S |
瑞士 - 黑色电镀 |
60-701-0H |
停产 |
| HSA 222S |
通用 - 黑色电镀 |
60-701-0J |
停产 |
| HSA 222S |
英式 - 拉丝铝 |
60-701-1B |
停产 |
| HSA 222S |
以色列 - 拉丝铝 |
60-701-1C |
停产 |
| HSA 222S |
欧式 - 拉丝铝 |
60-701-1D |
停产 |
| HSA 222S |
法式 - 拉丝铝 |
60-701-1E |
停产 |
| HSA 222S |
澳标 - 拉丝铝 |
60-701-1F |
停产 |
| HSA 222S |
印度 - 拉丝铝 |
60-701-1G |
停产 |
| HSA 222S |
瑞士 - 拉丝铝 |
60-701-1H |
停产 |
| HSA 222S |
通用 - 拉丝铝 |
60-701-1J |
停产 |
该产品已停产。
Hideaway® HSA 222S 是一款耐用的金属隐藏式表面安装接线盒，特别设计用于在桌面上对数据和电源进行方便的连接。它提供了一个固定配置，包含两个 CAT 6 RJ-45 网络/数据/电话连接器和两个非开关式交流电源插座。HSA 222S 具有两个不带开关的美式插座。附带的电源线可以被移除，以使用当地规格的软管代替。详情请查看安装指南。
特性
-
两个 CAT 6 RJ-45 网络/数据/电话连接器；两个不带开关的美式交流电源插座
-
耐用的气动式和机械式闭锁装置
-
顶面提供黑色电镀饰面
-
经 UL/c-UL 认证
注: *欲了解所有交流电源插座类型的完整兼容性信息，请参见《通用交流
电源插座兼容性指南》，在线提供 www.extron.com/UACguide
|
随附附件
|
| |
RJ-11 / RJ-45 Bezel Kit |
RJ-11 / RJ-45 Bezels in Assorted Colors |
70-201-01 |
|
可选附件
|
| |
AVEdge, Cable Cubby & HSA 经验证的电缆 |
|
|
相似产品
|
| |
Hideaway HSA 400 |
带交流电源的可配置隐藏式表面安装接线盒 |
技术参数
-
| HSA 222S |
|
| General |
|---|
| Mounting | |
| Furniture mount | Yes |
| Min./max. table thickness | 0.375" to 3.00" (0.95 cm to 7.62 cm) |
| Enclosure type | Metal |
| Enclosure dimensions | |
| CAUTION | Use the appropriate metal Extron routing template or refer to the surface cutout dimensions here before cutting a hole in the furniture or other surface. Pay special attention to the direction the unit will face; the unit's connector access side is underlined. Extron is not responsible for miscut mounting holes. |
|
| HSA 222S — USA model | |
| Top plate (outer rim) | 6.47" W x 5.125" D
(16.43 cm W x 13.02 cm D) |
| Surface cutout (inside rim) | 6.00 +0.00/-0.02" W x 4.65 +0.00/-0.02" D
(15.24 +0.00/-0.05 cm W x 11.81 +0.00/-0.05 cm D) |
| Top plate (inside tilt plate) | 4.66" W x 2.88" D
(11.84 cm W x 7.30 cm D) |
| Box (under surface) | 5.6" H x 5.3" W (front of unit) x 3.6" D (14.2 cm H x 13.5 cm W x 9.1 cm D) without clamps
5.6" H x 8.6" W (front of unit) x 3.6" D (14.2 cm H x 21.8 cm W x 9.1 cm D) with clamps |
| HSA 222S — international square models |
| Top plate (outer rim) | 8.183" W x 6.375" D (20.78 cm W x 16.19 cm D) |
| Surface cutout (inside rim) | 7.70 +0.00/-0.02" W x 5.90 +0.00/-0.02" D
(19.56 +0.00/-0.05 +cm W x 14.99 0.00/-0.05 +cm D) |
| Top plate (inside tilt plate) | 6.18" W x 3.75" D (15.70 cm W x 9.53 cm D) |
| Box (under surface) | 4.4" H x 6.6" W (front of unit) x 4.6" D (11.2 cm H x 16.8 cm W x 11.7 cm D) without clamps
4.4" H x 9.6" W (front of unit) x 4.6" D (11.2 cm H x 24.4 cm W x 11.7 cm D) with clamps |
| Product weight | 3.5 lbs (1.6 kg) |
| Shipping weight | 7 lbs (4 kg) |
| Vibration | ISTA 1A in carton (International Safe Transit Association) |
| Regulatory compliance | |
| Safety | CE, c-UL, CSA C/US, UL |
| Product warranty | 3 years parts and labor |
| NOTE | All nominal levels are at ±10%. |
|
| NOTE | Specifications are subject to change without notice. |
|
| (7.6-111109-D14) |

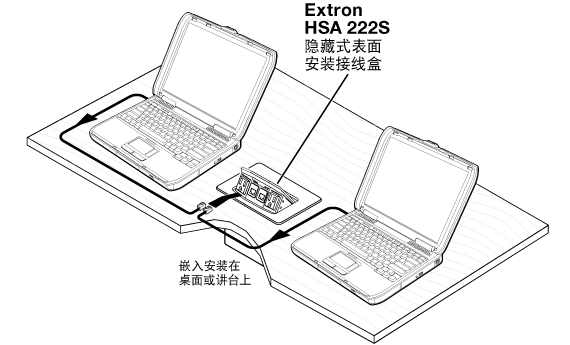

示意图
面板图
