System 5 IP 停产

5 路输入视音频切换器，带 IP Link® 以太网控制
主要特性
  • yy内置的立体声放大器为 4 或 8Ω 扬声器提供 40 W（2x20 W rms）输出
  • 可变的预放大音频输出 — 无放大器
  • 通过 RS-232 或红外进行通用显示控制
  • 4 个红外/串行控制端口
  • 数字输入监视端口

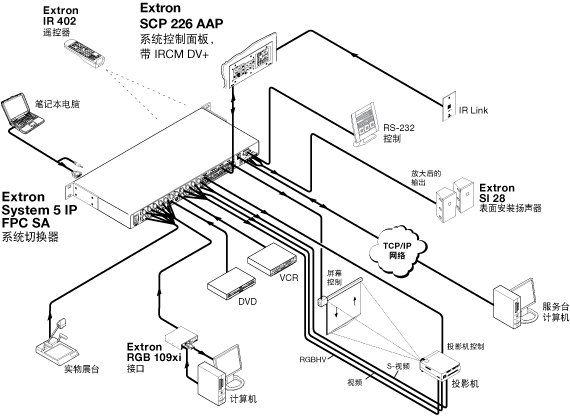

The Extron System 5 IP
型号 产品说明 产品编号
 System 5 IP FPC SA 带前面板控制和放大器的切换器 60-397-81 停产
 System 5 IP FPC 带前面板控制的切换器 60-397-83 停产

该产品已停产。

Extron System 5 IP 是一款 5 路输入、1 路输出的集成式视音频有源切换器， 为教室、会议室和多媒体环境中的单投影机视音频安装提供了价格适宜的 一体化解决方案。标准功能包括可配置输入、易于使用的红外学习、通过 RS-232 定制的显示控制、用于房间控制的继电器以及 IP Link® 以太网监视 和控制。

其主要特性包括可配置的输入、简便易用的红外学习功能、通过 RS-232 实现的可定制显示控制、房间控制用继电器控制，集成的 40 瓦 (rms) 音频放大器以及 IP Link® 以太网监控。

通用投影机控制

System 5 IP 切换器可提供两种投影机控制方法：RS-232 或红外。它可以通过遥控器来学习红外信号指令。这使得该切换器能够和显示设备以及信号源，比如录像机和 DVD 播放机，进行通讯。红外学习功能使得系统设置和操作变得简单并可进行定制。实际上，任何通过 RS-232 可控制的投影机或显示设备都可以和 System 5 IP 切换器一起使用。Extron 编制和管理了大量的市面上常见的投影机控制驱动程序，使得 System 5 IP 可以控制投影机的一些主要功能，比如电源开关和输入选择等。用户也可以自己编制投影机驱动程序或从 Extron 网站上去下载最新的和最通用的投影机的 RS-232 驱动程序。此外，一个可定制的配置模式，可允许用户自行定义红外或 RS-232 指令。

房间控制

System 5 IP 也提供了房间控制功能，所以房间照明，屏幕设置以及其它设备的功能可以通过该切换器内部的 6 个继电器开关来控制。通过提供投影机控制、房间控制和显示设备的通用兼容性以及具有系统音频能力，System 5 IP 将通常需要由 6 种不同设备来实现的功能整合到一个单独设备中。

固定和可变的前置放大器线路电平输出

System 5 IP 提供了通过螺丝锁定器输出的固定和可变的电平音频，可和外部功放或有源音箱一起使用。，固定音频输出最适合用于外部混响器、功放和可助收听装置等器材。可变音频输出使得音频信号电平可以通过切换器的音量控制来进行调节。

集成的立体声音频功放器

System 5 IP 可带有或不带有一个内置的 40 瓦音频功率放大器， 2 x 20 瓦 (rms) ，用以驱动 4 或 8 欧姆的扬声器。它也可以设置成两个单通道模式，将左、右通道输入信号叠加在一起，并驱动相同的单通道信号到左、右两个输出。

IP Link® 以太网控制

System 5 IP装备了 Extron 专利的 IP Link®，一种为了满足专业音视频环境而特别设计的 IP 集成技术— 从小型的 K-12 教室到大型的高校和商业用途。IP Link 可提供如下技术优势：

  • 广泛兼容 — 所有的 IP Link 产品都使用工业标准的以太网通讯标准，包括 ARP, DHCP, ICMP (ping), TCP/IP, Telnet, HTTP, 和 SMTP。
  • 高性能结构 — 网页响应非常快，具有 6 Mbit/sec 的传输率，超过了其它同类产品。
  • 多用户支持 — 多点同时连接使得每一 IP Link 设备可以支持更多的协同工作用户并且通过并行发送信息，改善了系统性能。
  • 设备管理 — System 5 IP 提供了基于网页设备管理能力，特别对于具有 IP Link 技术的产品而设计，包括主动维护、事件安排、远程技术支持和偷窃预警等。

控制选项

系统切换器的控制是通过前面板背光照明按键来提供的，也可选择 IR 402 遥控器或 SCP 150 二级控制面板。 System 5 IP 的前面板背光照明的每个按键可以单独标注，用以准确地识别视频和音频输入的设置。此外，前面板按键还包括显示功能，比如开关、静音、视频模式和房间控制(升降屏幕、开启或关闭灯光等)。根据需要，System 5 IP 也能提供不带前面板控制的简化和经济型产品，但仍旧提供前面板上的 15- 针 HD 输入接口（RGBHV）。

可选的 IR 402 遥控器和 SCP 150 二级控制面板都可实现 System 5 IP 前面板控制功能，使得用户可以远程控制切换器的切换、投影机和房间控制功能。 SCP 150 AAP 包含了一个开口，可容纳直到 4 格 AAP – 结构适配面板。成百上千的 AAP 可以备选，其中的一些可提供直通式接口和红外控制选项。控制面板可安装在墙上、讲台或桌上，也可选用灰色、黑色或白色以便于融于环境中。
